W dzisiejszych czasach motocykle, tak jak samochody, są coraz bardziej zaawansowane technologicznie. Wiele nowoczesnych jednośladów ma wbudowane komputery sterujące różnymi systemami – silnikiem, ABS-em czy systemem wtrysku paliwa. Dlatego do ich naprawy i diagnostyki potrzebny jest tester diagnostyczny.
Czym jest tester diagnostyczny do motocykli?
Tester diagnostyczny (nazywany też skanerem OBD – z ang. On-Board Diagnostics) to specjalne urządzenie, które łączy się z komputerem motocykla. Dzięki niemu możemy:
- odczytać błędy,
- skasować błędy po naprawie,
- sprawdzić parametry pracy silnika na bieżąco (np. obroty, temperaturę, napięcie),
- testować niektóre elementy (np. pompę paliwa, wtryskiwacze, wentylator).
Jak działa system sterowania w motocyklu?
Nowoczesny motocykl ma tzw. ECU (Electronic Control Unit) – to komputer, który kontroluje pracę silnika i innych podzespołów. Oto podstawowe elementy systemu:
- Czujniki – zbierają informacje (np. czujnik temperatury, położenia przepustnicy, czujnik tlenu).
- ECU – analizuje dane z czujników i podejmuje decyzje (np. ile paliwa podać do silnika).
- Siłowniki / aktuatory – wykonują polecenia ECU (np. wtryskiwacze podają paliwo, zapłon jest włączany we właściwym momencie).
Jeśli coś przestaje działać poprawnie, ECU zapisuje kod błędu, który można później odczytać za pomocą testera.
Jak diagnozować motocykl?
- Podłącz tester – przez złącze diagnostyczne (może być różne w zależności od marki: np. 6-pin, 4-pin, 3-pin, a czasem specjalne adaptery).
- Wybierz markę i model motocykla – tester musi wiedzieć, z jakim systemem ma pracować.
- Skanuj błędy – tester pokaże kody błędów oraz ich opisy.
- Przeczytaj dane z czujników – można zobaczyć, czy czujnik pokazuje poprawne wartości.
- Wykonaj testy elementów – np. można włączyć wentylator, by sprawdzić, czy działa.
- Skasuj błędy – po naprawie można usunąć zapisane błędy z pamięci ECU.
Przykładowe funkcje testera diagnostycznego:
- Odczyt kodów błędów (DTC)
- Kasowanie błędów
- Podgląd parametrów pracy (Live Data)
- Testy aktywne (np. uruchomienie pompy paliwa)
- Diagnostyka ABS, wtrysku, immobilisera
- Reset serwisowy (np. po wymianie oleju)
- Kodowanie nowych kluczyków (w droższych modelach)
Przykład diagnozy motocykla nowszej generacji krok po kroku
Sytuacja: Motocykl nierówno pracuje na biegu jałowym i świeci się kontrolka silnika (check engine)
Krok 1: Przygotowanie
- Zaparkuj motocykl na równym podłożu, włącz zapłon (nie trzeba uruchamiać silnika).

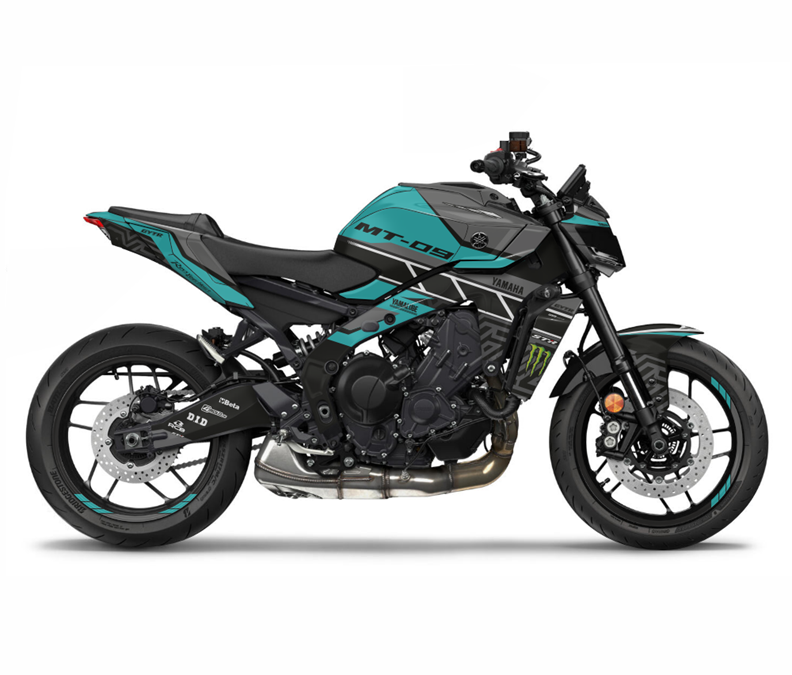

- Znajdź złącze diagnostyczne – w Yamaha MT-09 to zazwyczaj 4-pinowe złącze pod siedzeniem.
- Podłącz tester diagnostyczny za pomocą odpowiedniego kabla lub adaptera.
Krok 2: Wybór pojazdu w testerze
- W menu testera wybierz:
- Producent: Yamaha
- Model: MT-09
- Rok: np. 2021
- System: ECU silnika (Engine Control Unit)
Krok 3: Odczyt kodów błędów
- Tester łączy się z ECU i wyświetla:
Błąd: P0101 – Czujnik przepływu powietrza (MAF) – nieprawidłowy sygnał
- Można kliknąć „Szczegóły” lub „Pomoc”, żeby zobaczyć opis błędu i możliwe przyczyny (np. zabrudzony czujnik, nieszczelność w dolocie).
Krok 4: Podgląd parametrów pracy (Live Data)
- Przejdź do funkcji „Dane na żywo”.
- Sprawdź wartości takie jak:
- Obroty silnika (RPM)
- Napięcie akumulatora
- Przepływ powietrza (g/s)
- Temperatura silnika
- Kąt otwarcia przepustnicy
➡ Czujnik MAF pokazuje dziwne wartości – np. „0.00 g/s” mimo pracy silnika – to potwierdza problem.
Krok 5: Test aktywny (jeśli dostępny)
- Można wykonać test czujnika – jeśli tester pozwala, np. symulować sygnał lub przetestować odpowiedź ECU.
- W przypadku tego błędu: test może pokazać brak reakcji czujnika.
Krok 6: Naprawa i kasowanie błędów
- Odłącz czujnik MAF i sprawdź, czy jest brudny – jeśli tak, przemyj go specjalnym środkiem.
- Sprawdź też przewody i wtyczkę – mogą być uszkodzone.
- Po naprawie – ponownie podłącz tester i wybierz „Skasuj błędy”.
Krok 7: Sprawdzenie po naprawie
- Uruchom motocykl.
- Sprawdź, czy kontrolka silnika zgasła.
- Wróć do „Live Data” – czujnik MAF powinien teraz pokazywać wartości zmieniające się zależnie od obrotów silnika.
- Zrób krótką jazdę próbną, wróć i jeszcze raz przeskanuj system – jeśli wszystko OK, tester nie powinien już pokazywać błędów.
